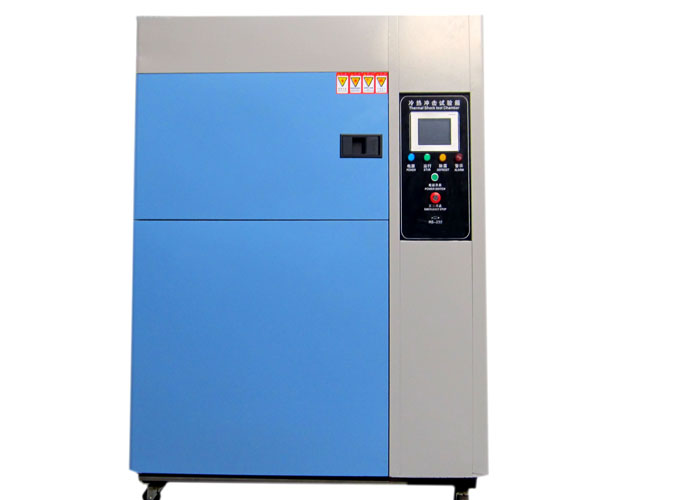

冷热冲击试验箱

 >主页 > 产品展示 > 高低温环境测试仪 >

  • 产品参数
  • 产品详情
  • 销售联系
产品参数:
控制方式与特色
   利用低温及高温蓄冷热储存槽,依动作需要打开DAPER,达到快速冲击效果;平衡调温控制系统(BTC),以P.I.D.方式控制SSR,使系统之加热量等于热损耗量,故能长期稳定使用。
 性能
1.1试验槽温度使用范围:-40℃~+150℃
1.2高温槽温度设定范围:+60℃~+160℃
     高温槽升温时间:RT(室温)~+160℃ 约45min(室温在10~30℃时)
1.3低温槽温度设定范围:-55℃~-10℃
     低温槽降温时间:RT(室温)~-550℃ 约70min(室温在10~30℃时)
1.4温度波动度:±1.0℃
1.5温度偏差:≤±2.0℃
1.6温度恢复时间:≤3分钟(塑料IC负载2.5KG)
1.7高低温暴露时间:30分钟以上

主要材料及器件清单
名称 品牌 产地 名称 品牌 产地
温度控制器  TEMI8226 韩国 板式换热器 ALFA 瑞典
电磁接触器 施耐德 法国 膨胀阀芯 DANFOSS 丹麦
热继电器 施耐德 法国 冷凝器 飞翔 上海
固态继电器 阳明 台湾 蒸发器 飞翔 上海
中间继电器 奥姆龙 日本 油分离器 艾高 美国
传感器 松启 台湾 加热器 台德 台制
时间继电器 安良 台湾 蜂鸣器 志丰 台湾
欠逆相继电器 安良 台湾 制冷剂 杜邦 美国
无熔丝开关 士林 台湾 冷冻油 冰熊 英国
按钮开关 瑞达 台湾
液涨式气体开关 RAINBOW 韩国
马达 东元 台湾
风轮 建煜 台湾
压缩机 泰康 法国
膨胀阀 DANFOSS 丹麦
电磁阀 鹭宫 日本
高压开关 合力 台湾
干燥器 艾高 美国


 结构及材质
2.1内箱材质:不锈钢板(SUS #304)
2.2外箱材质:不锈钢板(SUS #304)
2.3保温材质:高温槽:24k玻璃棉
               低温槽:聚胺脂硬质发泡+玻璃棉
2.4 加热器:鳍片式散热管镍铬合金U型高效加热器,自动演算高精确
度PID+SSR控制(演算周期:1~4S可设),使其热损耗量与加热量
相当,故比传统ON/OFF控制省电约30%
2.5送风循环系统:
       2.5.1台制马达2台附不锈钢加长轴心
       2.5.2多翼式扇叶(SIROCCO FAN)
2.5.3台制离心排风机一台
  2.6箱门:单片门,左开
       2.6.1平面把手
     2.6.2后钮:SUS #304
  2.7温度冲击执行机构:
     采用全套原装进口气动组件,可靠性高,设备运行稳定
冷冻系统
3.1压缩机: 德国原装进口半密式压缩机(比泽尔)
3.2冷媒: 环保冷媒R404A+R23
3.3冷凝器: 水冷壳管式冷凝器
3.4蒸发器: 鳍片式多段式自动负载容量调整
    3.5其他附件: 板式换热器,干燥剂,油分离器,修理阀
3.6膨胀系统: 容量自动控制节流降压之冷冻系统

控制系统
4.1 控制器:韩国原装进口液晶显示触控式控制中英文转
换,240×320点广视角,高对比度附背光功能之大型LCD显示器
  4.1.1控制器规格:
           .  温度范围:-100~300℃
           .温度分辨率:0.1℃
           .具有高温槽、低温槽及测试槽温度设定显示功能
           .入力:T型热电偶
           .双组PID自动演算
    4.1.2画面显示功能
           .采用图控软件画面对谈式,屏幕直接触摸选项,包括开机设定
曲线显示、循环程序、显示画面、辅助设定
           .可显示目前执行状态、温度设定值、时间设定值、剩余时间剩
余循环次数
            .温度程序设定以图形曲线显示,具实时显示程序曲线执行功能
           .中文显示故障状态及说明故障排除方法
      4.1.3程序容量及控制功能
           .可使用的程序量:最大32组
           .可重复执行命令:每一个命令可9999次
           .时间设定0~9999Hr59min
           .具RS-232通讯接口
           .具有预约启动功能
           .化霜温度、时间、循环次数均可设定
           .时间讯号:3组
           .故障停机模式:停机、冷起、热起三种模式可选
4.2安全装置:
4.2.1 超温保护装置
4.2.2 防空焚保护装置
4.2.3 电源欠逆相保护器
4.2.4 压缩机过热保护开关
4.2.5 压缩机高低压保护开关
4.2.6 压缩机过电流保护开关
4.2.7气源低压保护开关
4.2.8无熔丝开关
4.2.9 蜂鸣器
4.2.10晶体管快速保险丝
4.2.11线路保险丝及全护套式端子
4.3测温体:原装进口一级T型热电偶3只 ,分别感应高温槽,低温槽和
试验操之温度,反应灵敏,测试准确。
标准配置
5.1 测试孔: 机体左侧ψ50mm孔1只附不锈钢孔盖1只,硅胶塞头1只.
5.2 超温保护器:四位LED数显微电脑控制器,防止试品因温度过高或过
低而被破坏,确保产品安全
5.3  日本进口SMC三点组合式调压阀门
5.4  急停开关一只
5.5  不锈钢SUS #304置物架2片
5.6 备用保险丝一套
5.7  控制器使用说明书一套,操作说明书一套,测试报告一份
周围环境
7.1可容许使用温度范围0~35℃
7.2性能保证范围:5~35℃
7.3 相对湿度:不大于85%
7.4大气压:86~106Kpa
7.5周围无强烈振动
7.6无阳光直接照射或其他热源直接照射
