产品参数:
T型:选配接触测头组  H型:选配激光测头组

         型号
仪器参数

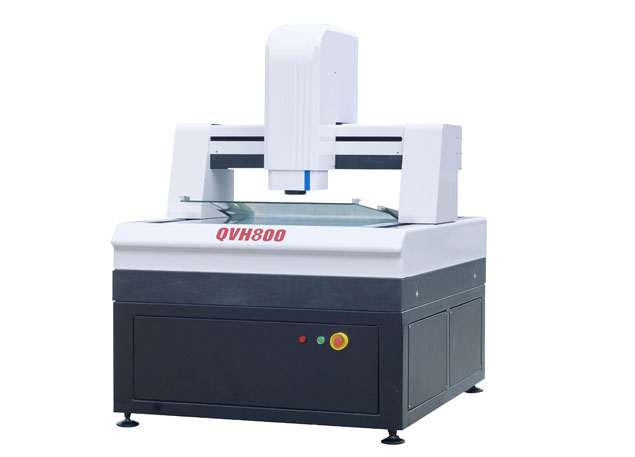

QVH800
测量范围(mm) X 600
Y 800
Z 200



(mm)
硬铝合金台面 940*800
玻璃台面 890*790
玻璃承重 75kg
大理石承重 150kg






测量速度 MAX:500mm/s
CCD LT-3D定制高分辨率彩色工业级高清CCD
变焦物镜 变倍镜头:0.7-4.5X
视频放大倍率 大约范围:40-280X
物方视场 10.6-1.6mm
工作距离 82mm
显示分辨率 0.0001mm

运动控制系统:四轴全闭环控制:三轴交流伺服马达全闭环控制,预压线性滑轨与研磨级滚珠螺杆驱动,步进马达同轴控制镜头组
重复性 2μm
测量精度 XY轴<(2.8+L/200)um,Z轴(光学测量时)<(5+L/200)um
外形尺寸(mm) 1600*1300*1780
仪器重量(kg) 1800kg
照明 可程控四环八区LED表面光及直轴轮廓冷光源(选配同轴冷光源),亮度可调
电源 220V±10%(AC) 50HZ 20A


功能强大的三坐标测量系统
探针影像共轴测量
通过校正探针影像偏移量,可以实现探针(3D)影像(2D)复合测量


探针测量

水平线测量:用于测量与水平面平行的直线。
水平圆测量:用于测量与水平面平行的圆。
空间点测量:用于测量空间上任意一点,此命令须设置基准平面。
空间线测量:用于测量空间上任意直线,此命令须设置基准平面。
空间圆测量:用于测量空间上任意圆,此命令须设置基准平面。
高度测量:用于测量物体在 Z 方向上的距离。
平面测量:用探针取至少3点用于拟合一个平面,以求得此平面的平面度等参数。
球测量:用探针取至少4点用于拟合一个圆球,以求得球的直径等参数。
圆筒测量:用探针取6点用于拟合一个圆筒,此命令须设置基准平面。
圆锥测量:用探针取6点用于拟合一个圆锥,此命令须设置基准平面。
曲线测量:此命令用于测量空间任意一个平面上的曲线。
